半導體光學元件對平面度與平行度要求嚴苛，傳統磨床在長期加工中易出現精度漂移，導致元件透光率下降和波前畸變。如何維持亞微米級穩定性成為行業核心痛點。硅、碳化硅等半導體材料在磨削中易產生局部高溫，引發微裂紋與晶格損傷，直接影響晶圓器件的電學性能。從軟質紅外硫系玻璃到超硬藍寶石襯底，半導體光學元件材料跨度極大，單一設備難以兼顧加工效率與表面質量。

依托20年精密機床制造經驗，我們山東臨磨構建了全流程品控體系：從鑄件應力消除到閉環溫控裝配車間，確保設備長期運行精度。提供核心部件5年質保，并配備本地化服務團隊，48小時內響應全國客戶需求。

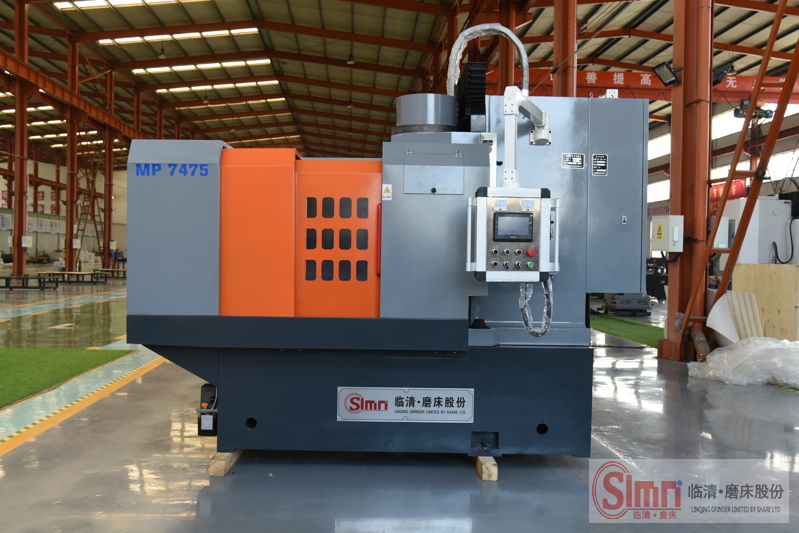

山東臨磨作為專注半導體設備研發的生產廠家，我們立軸圓臺磨床銑磨機采用高剛性結構設計與進口精密主軸，實現平面度≤0.001mm/100mm2的穩定加工。納米級進給系統結合自適應磨削算法，可高效處理石英玻璃、碳化硅等光學材料，表面粗糙度達Ra0.01μm，滿足晶圓載具、光掩膜版等元件的超精密需求。
